4 期末案例
系列 - 案例设计
目录
摘要
本实验是网络组建与维护课程的期末综合案例，将完成两项主要任务：部署DNS服务和无线网络服务。通过这个实验，你将学习如何在企业网络环境中配置基础的网络服务，培养实际网络规划和配置能力。
精简拓扑图
为避免实验拓扑图过大导致模拟软件崩溃，我们需要对原始网络拓扑进行精简，具体调整如下：
- 删除不需要的设备：Server3、Server4、PC2、PC3、PC5、PC6、LSW3；
- 在交换机 LSW9 上删除不使用的 VLAN 9、10；
- 在 LSW6 上撤销 vlanif 3、5 接口的 DHCP 中继功能；
- 在 LSW6 上删除 vlanif 3、5 接口；
- 在 LSW6 中删除 VLAN 3、5；
- 在 LSW1、2 中删除 VLAN 3、5；
- 在 LSW8 中删除关于 VLAN3、5 的 IP 池；
- 在 LSW8 上配置 vlanif11, vlanif12 的网络信息。
# LSW9
undo vlan bat 9 10
# LSW6
int vlanif 3/5
undo dhcp select relay
quit
undo int vlanif 3/5
undo vlan bat 3 5
# LSW1 和 LSW2
undo vlan bat 3 5
# LSW8
undo ip pool vlan3-pool
undo ip pool vlan5-pool
int vlanif 11
ip add 10.0.11.1 24
int vlanif 12
ip add 10.0.11.2 24任务一：部署DNS服务
DNS简介
DNS（Domain Name System，域名系统）是互联网的核心服务之一，它将人类容易记忆的域名（如baidu.com）转换为计算机网络使用的IP地址。在企业网络中，部署内部DNS服务器可以提供域名解析、简化网络管理和提高安全性。
1、修改 Server1 的网络信息
我们需要先为DNS服务器（Server1）配置正确的网络信息，确保它能够在网络中正常通信：
- IP 地址：10.0.12.2
- 子网掩码：255.255.255.0
- 网关：10.0.12.1

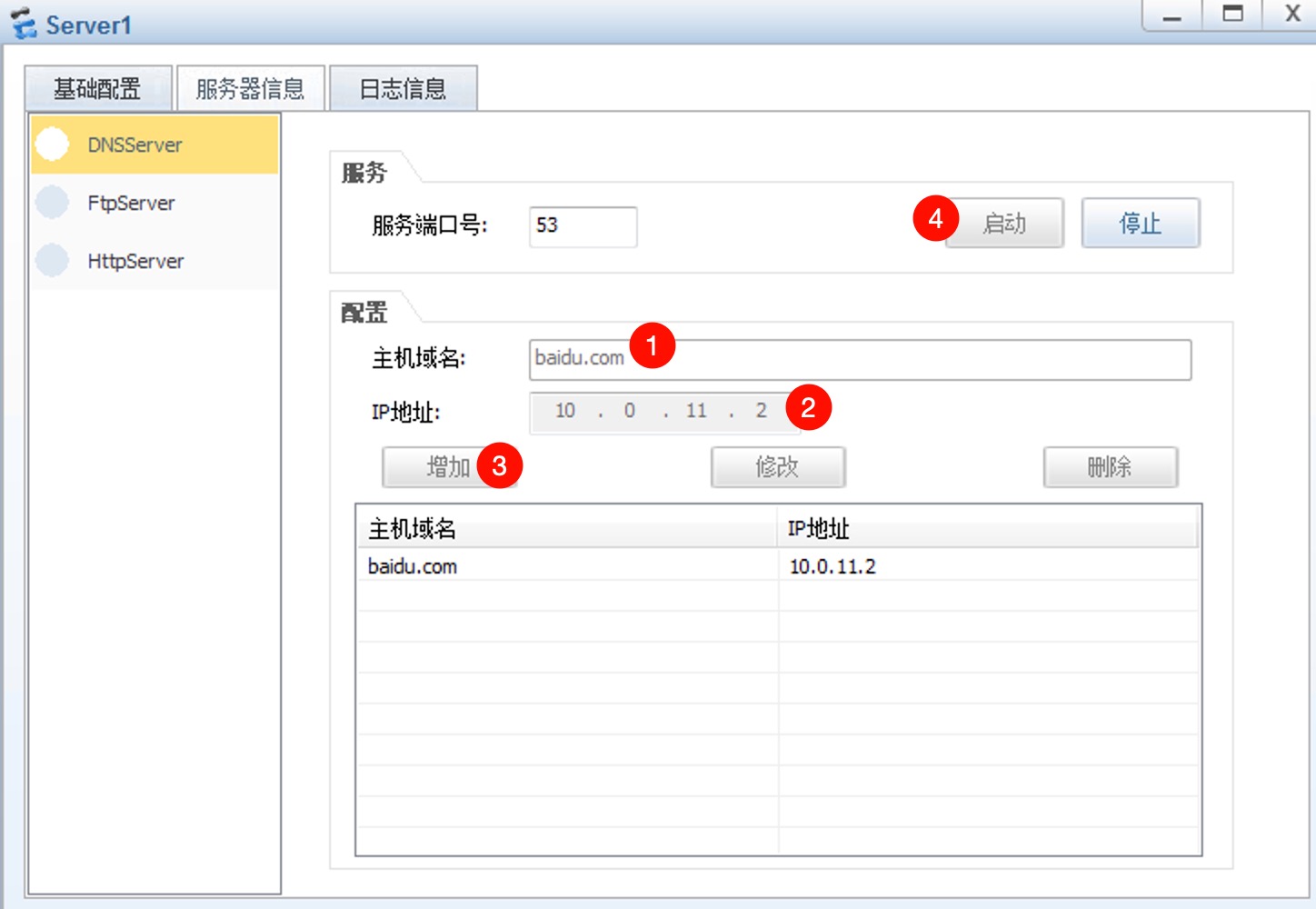

2、在 Server1 上开启 DNS 服务
现在我们需要在Server1上配置DNS服务，先添加一条DNS记录：
- 域名：
baidu.com - IP地址：
10.0.11.2（即 Server2 的地址）
3、修改DHCP的IP池
为了让网络中的设备能够自动获取正确的DNS服务器地址，我们需要修改DHCP服务器上的IP池配置：
以下IP池需要更新DNS服务器地址为 10.0.12.2：
- vlan2-pool
- vlan4-pool
- vlan6-pool
- vlan7-pool
- vlan8-pool
修改IP池DNS配置示例

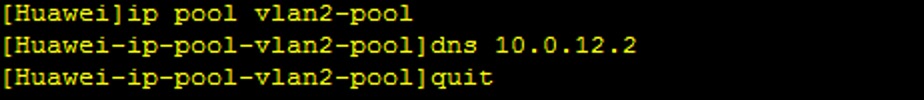

下面是以 vlan2-pool 为例的配置命令：
# 进入vlan2-pool配置模式
ip pool vlan2-pool
# 删除旧的dns服务器配置
undo dns 10.20.1.200
# 增加新的dns服务器配置
dns 10.0.12.2
quit其他IP池的配置方法类似，只需要将命令中的"vlan2-pool"替换为相应的池名称即可。

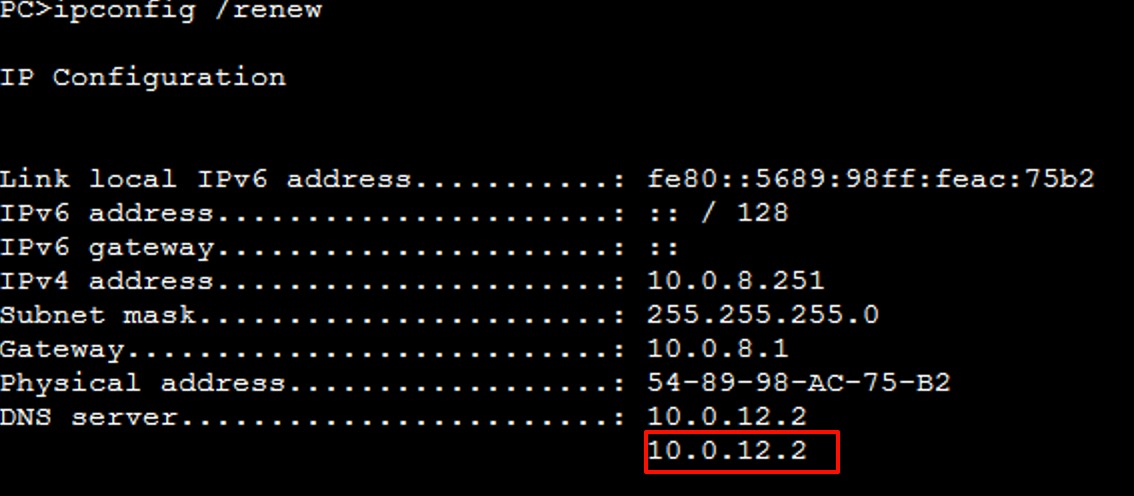

4、验证 DNS 效果
配置完成后，我们需要验证DNS服务是否正常工作：
- 打开PC10
- 重新获取网络配置（可以通过断开再连接网络，或者使用命令
ipconfig /renew） - 尝试与
baidu.com通信（可以使用ping命令）

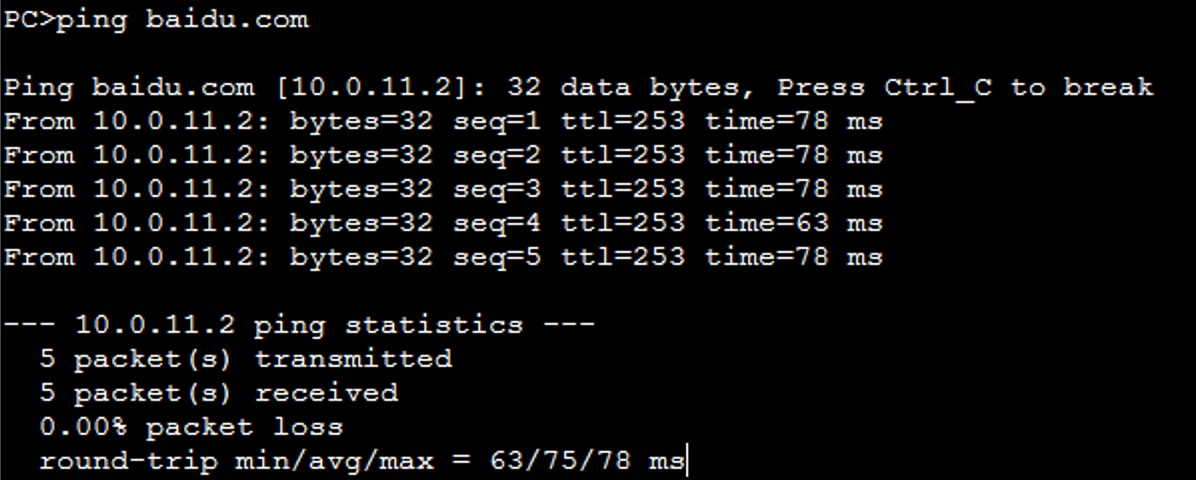

如果配置正确，PC10应该能够解析baidu.com的域名，并成功与Server2通信。
任务二：部署无线服务

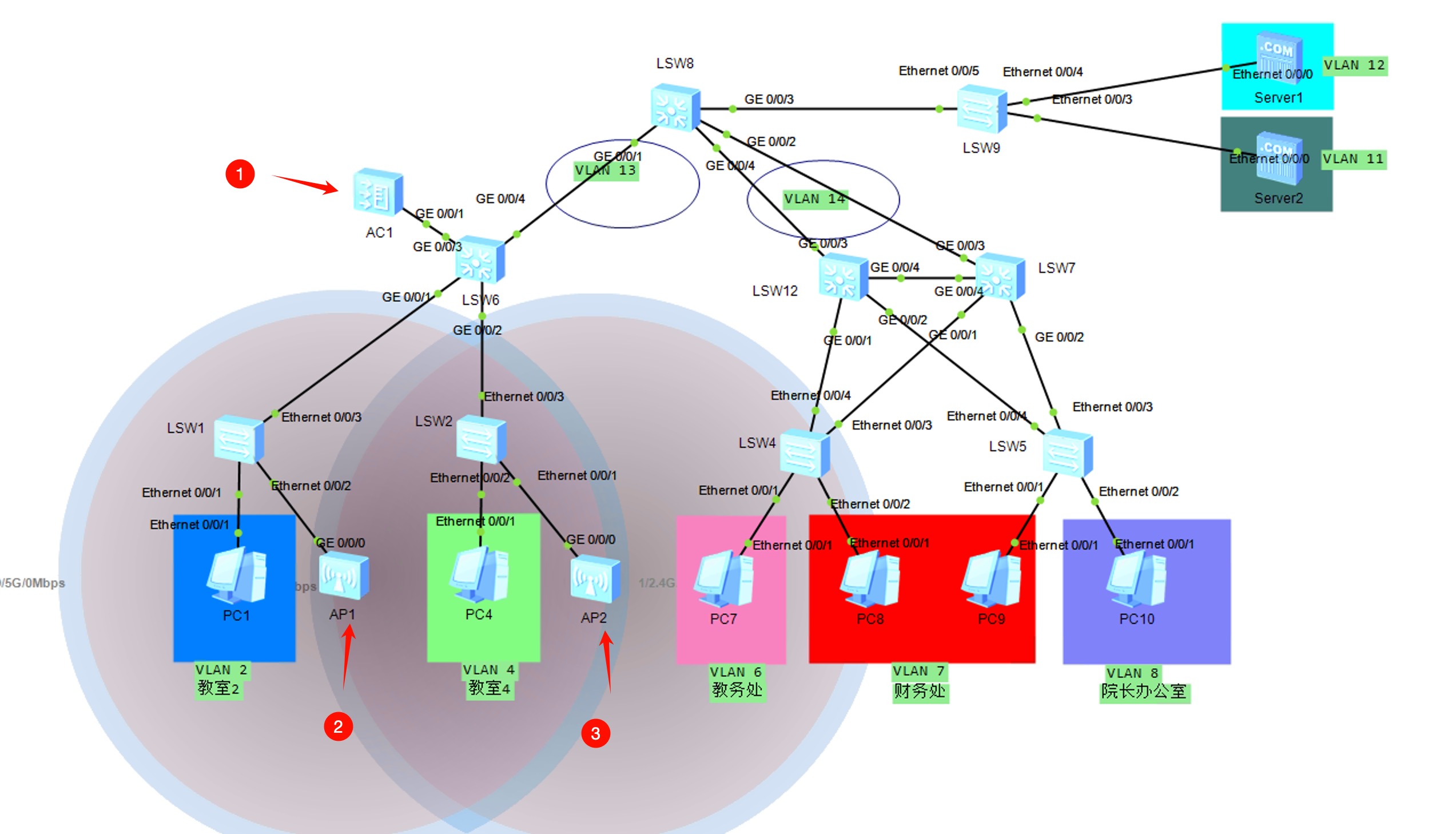

1、完善拓扑图
在开始配置前，先确认网络拓扑是否包含了必要的无线网络组件（AC和AP设备）：
2、创建VLAN
无线网络业务将使用 VLAN 100，我们需要在相关交换机上创建这个VLAN并正确配置端口：
为什么要为无线网络创建专用VLAN？
为无线网络创建专用VLAN可以将无线流量与有线流量分离，便于管理和安全控制。同时，这种分离也有助于实现无线网络的移动性和灵活部署。
LSW6配置
# 创建VLAN 100
vlan 100
# 配置连接AC1的接口
interface G0/0/3
port link-type trunk # 设置为中继模式
port trunk allow-pass vlan 100 # 允许VLAN 100通过
# 配置连接LSW1的接口
interface G0/0/1
port link-type trunk # 设置为中继模式
port trunk allow-pass vlan 2 100 # 允许VLAN 2和100通过
# 配置连接LSW2的接口
interface G0/0/2
port link-type trunk # 设置为中继模式

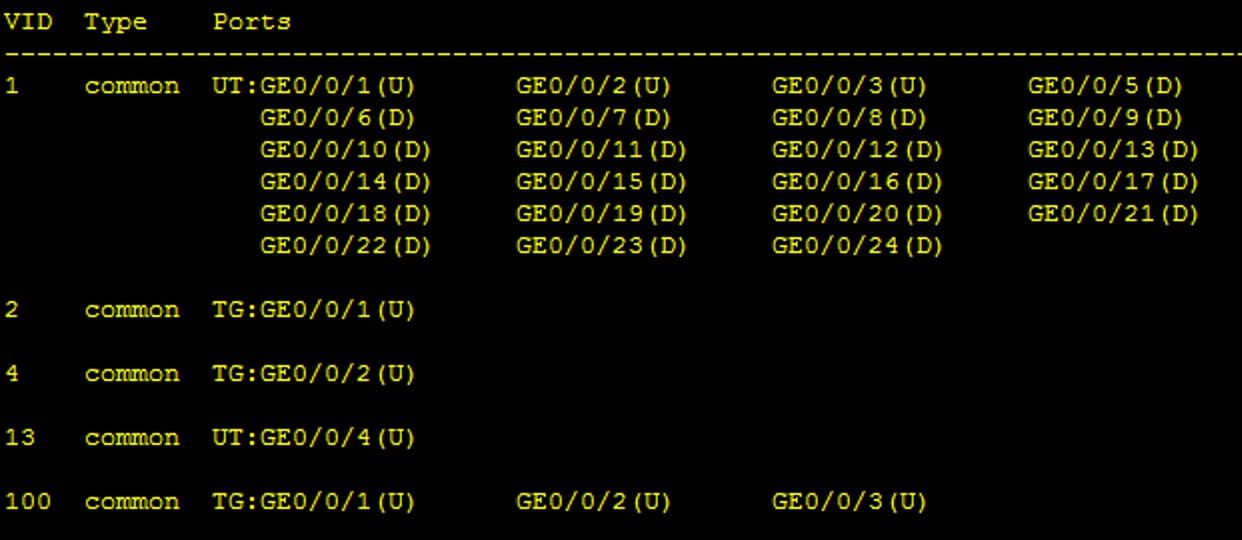

port trunk allow-pass vlan 4 100 # 允许VLAN 4和100通过配置完成后的效果：
LSW1配置
# 创建VLAN 100
vlan 100
# 配置端口为Trunk模式
int eth0/0/2
port link-type trunk
port trunk allow-pass vlan 100
int eth0/0/3
port link-type trunk

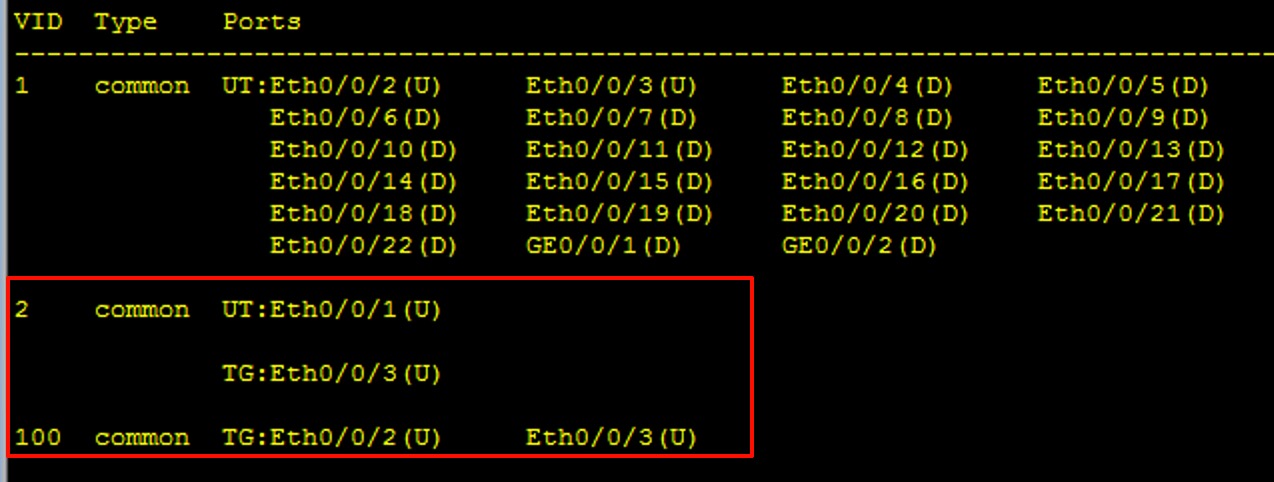

port trunk allow-pass vlan 100配置完成后的效果：
LSW2配置
# 创建VLAN 100
vlan 100
# 配置端口为Trunk模式
int eth0/0/1
port link-type trunk
port trunk allow-pass vlan 100
int eth0/0/3
port link-type trunk

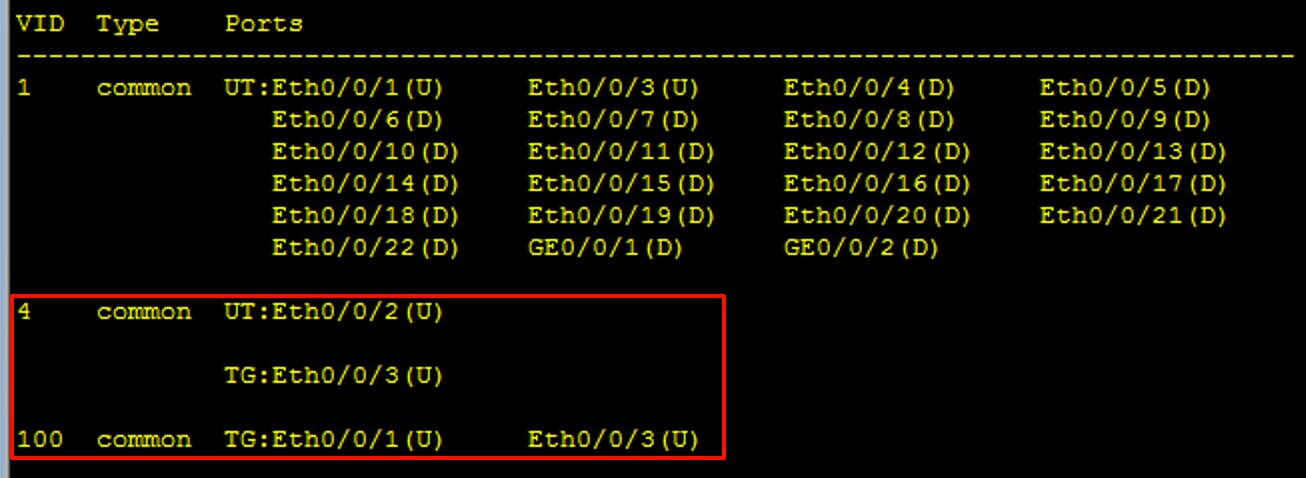

port trunk allow-pass vlan 100配置完成后的效果：
AC1配置
将AC1连接到网络的端口配置为接入模式，并默认使用VLAN 100：
int g0/0/1
port link-type access # 设置为接入模式
port default vlan 100 # 设置默认VLAN为1003、配置AC的DHCP服务
为了让无线客户端能够自动获取IP地址，我们需要在AC上配置DHCP服务：
# 以下命令在 AC 的系统视图下执行
dhcp enable # 启用DHCP服务
ip pool ap-pool # 创建名为ap-pool的地址池
gateway-list 10.0.100.1 # 设置默认网关
network 10.0.100.0 mask 255.255.255.0 # 设置地址池网段
dns-list 10.0.12.2 # 设置DNS服务器为我们刚刚配置的DNS服务器
lease day 1 # 设置租约时间为1天
quit
# 在接口上开启DHCP
vlan 100 # 创建VLAN 100（如果之前已创建则不需要）
int vlanif 100 # 创建VLAN接口
ip add 10.0.100.1 24 # 配置IP地址
dhcp select global # 在接口上启用DHCP服务
quit4、配置 DHCP 中继
在LSW6上配置DHCP中继，将无线客户端的DHCP请求转发到AC：
# 以下命令在 LSW6 交换机上执行
int vlanif 100 # 创建VLAN接口
ip add 10.0.100.2 24 # 配置IP地址
dhcp select relay # 设置DHCP中继模式
dhcp relay server 10.0.100.1 # 设置DHCP服务器地址为AC的IP
quit5、创建无线安全配置模板
为了保证无线网络的安全，我们需要创建安全配置模板：
wlan # 进入无线配置模式
security-profile name Security-Profile-Student # 创建名为Security-Profile-Student的安全配置文件
security wpa2 psk pass-phrase ****** aes # 配置WPA2-PSK认证，使用AES加密
quit
注意事项
这里的"******“应替换为真实的复杂密码。WPA2-PSK是目前广泛使用的无线安全协议，AES加密算法提供了较高的安全性。
6、创建SSID配置模板
SSID（Service Set Identifier）是无线网络的名称，用户通过这个名称识别并连接到无线网络：
ssid-profile name SSID-Profile-Student # 创建名为SSID-Profile-Student的SSID配置文件
ssid Student-WiFi # 设置SSID名称为Student-WiFi
quit7、创建VAP配置模板
VAP（Virtual Access Point）配置模板将SSID和安全配置关联起来，并指定使用的VLAN：
vap-profile name VAP-Profile-Student # 创建名为VAP-Profile-Student的VAP配置文件
ssid-profile SSID-Profile-Student # 关联SSID配置文件
security-profile Security-Profile-Student # 关联安全配置文件
service-vlan vlan-id 100 # 指定使用VLAN 100
quit
什么是VAP？
VAP（Virtual Access Point）是一种逻辑概念，它让一个物理AP设备能够同时提供多个无线网络服务。通过VAP配置，我们可以关联不同的SSID、安全策略和VLAN，使单个AP设备能够支持多种业务需求。
8、创建AP组
AP组用于批量管理AP设备，同一组内的AP将应用相同的配置：
ap-group name AP-Group-Classroom # 创建名为AP-Group-Classroom的AP组
vap-profile VAP-Profile-Student wlan 1 radio 0 # 将VAP配置应用到2.4GHz射频
vap-profile VAP-Profile-Student wlan 1 radio 1 # 将VAP配置应用到5GHz射频
quit
2.4GHz与5GHz的区别
无线AP通常支持两个频段：2.4GHz和5GHz。
- 2.4GHz：覆盖范围更广，但容易受到干扰（微波炉、蓝牙设备等都使用此频段）
- 5GHz：干扰较少，传输速度更快，但穿墙能力较弱
通过同时配置两个频段，可以提供更灵活的无线覆盖。
9、配置AP上线
最后，我们需要将AP设备添加到AC的管理中，这里使用SN码（序列号）认证方式：
ap auth-mode sn # 设置AP认证模式为SN码认证
ap-id 1 type-id 56 ap-sn <AP设备的SN码> # 添加AP1，指定ID、类型和SN码
# 上面这条命令执行后会自动进入到AP的配置视图
ap-name ClassRoom2 # 设置AP1名称为ClassRoom2
ap-group AP-Group-Classroom # 将AP1加入到AP-Group-Classroom组
ap-id 2 type-id 56 ap-sn <AP设备的SN码> # 添加AP2，指定ID、类型和SN码
# 上面这条命令执行后会自动进入到AP的配置视图
ap-name ClassRoom4 # 设置AP2名称为ClassRoom4
ap-group AP-Group-Classroom # 将AP2加入到AP-Group-Classroom组
quit
# 配置CAPWAP协议的源接口
capwap source interface vlanif 100
什么是CAPWAP协议？
CAPWAP（Control And Provisioning of Wireless Access Points）是一种用于AC和AP之间通信的标准协议。它允许AC对AP进行集中管理，包括配置下发、状态监控、软件更新等。通过配置CAPWAP源接口，我们指定了AC用于与AP通信的网络接口。
任务完成
完成以上配置后，我们已经成功部署了一个基础的企业无线网络！无线客户端可以通过搜索"Student-WiFi"SSID并输入配置的密码来连接到这个网络。连接后，客户端将自动获取IP地址并能够访问网络资源。
常见问题
Q1：如何把接口从VLAN中移除？
要将接口从VLAN中移除，可以使用以下命令：
# 进入接口配置模式
interface 接口名称
# 对于Access端口，可以将其分配到另一个VLAN
port default vlan 新VLAN号
# 或者对于Trunk端口，禁止某个VLAN通过
undo port trunk allow-pass vlan VLAN号Q2：如何查看AP的在线状态？
可以在AC上使用以下命令查看AP的在线状态：
display ap all # 显示所有AP的状态Q3：DHCP服务不正常怎么排查？
如果DHCP服务不正常，可以按照以下步骤排查：
- 检查IP地址池配置：
display ip pool ap-pool - 确认VLANIF接口配置正确：
display interface vlanif 100 - 检查DHCP中继配置（如果使用）：
display dhcp relay all - 使用抓包工具分析DHCP报文，查看请求和响应过程
