10.2 DHCP案例设计
系列 - 案例设计
目录
摘要
本实验旨在通过构建一个简化的校园网络环境，帮助学生掌握DHCP服务器的配置和应用技能。在基于VLAN划分的网络基础上，本实验将实现集中式DHCP服务，为不同网段的终端自动分配IP地址，大大提高网络管理的效率和便捷性。
核心任务
完成DHCP配置，实现所有终端PC通过DHCP动态获取网络配置信息（IP地址、子网掩码、网关和DNS服务器）。

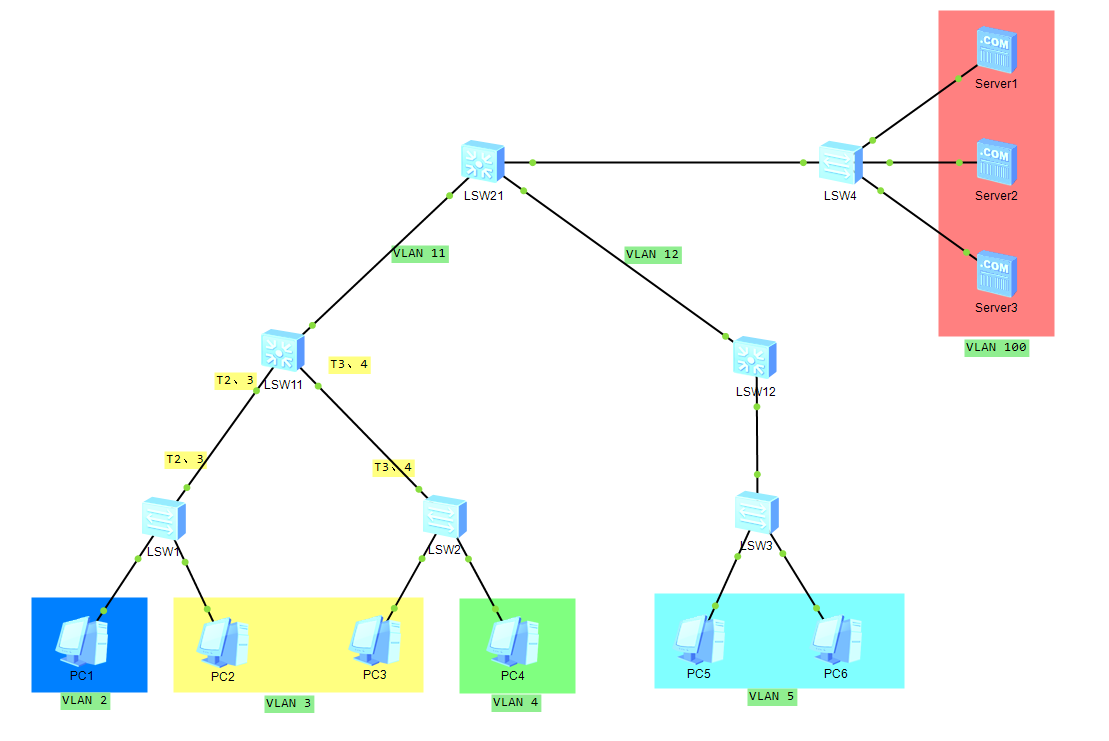

网络规划
DHCP地址分配策略
在企业网络中，合理的IP地址规划是网络管理的基础。本案例采用了一种简单直观的子网划分方案，便于管理和记忆。
- 每个VLAN使用一个
/24的子网掩码(255.255.255.0)，这为每个VLAN提供了254个可用主机地址，足够满足一般部门或教室的需求。 - 每个VLAN的网关地址（通常是VLANIF接口的IP）使用该子网的第一个可用IP地址（
.1），这是网络设计中的常见做法。 - DHCP地址池将排除网关地址，并预留部分地址（
.1到.10）用于网络设备的静态分配。DHCP动态分配的地址范围从.11开始，便于管理和故障排查。 - 我们采用
192.168.VLAN_ID.0/24的格式来组织子网，其中VLAN_ID直接对应VLAN的编号，这种方式直观且易于记忆。
| VLAN ID | VLAN 用途 | 网段 | 网关 | DNS | DHCP IP 地址池范围 |
|---|---|---|---|---|---|
| 2 | 教室机房 | 192.168.2.0/24 |
192.168.2.1 |
192.168.100.200 |
192.168.2.11 - 192.168.2.254 |
| 3 | 教务处 | 192.168.3.0/24 |
192.168.3.1 |
192.168.100.200 |
192.168.3.11 - 10.0.3.254 |
| 4 | 教室机房 | 192.168.4.0/24 |
192.168.4.1 |
192.168.100.200 |
192.168.4.11 - 10.0.4.254 |
| 5 | 办公室 | 192.168.5.0/24 |
192.168.5.1 |
192.168.100.200 |
192.168.5.11 - 192.168.5.254 |
| 11 | 三层通信 | 192.168.11.0/24 |
无 | 无 | 无（仅用于设备互联） |
| 12 | 三层通信 | 192.168.12.0/24 |
无 | 无 | 无（仅用于设备互联） |
DHCP池命名规范
根据上表信息，我们将在LSW21核心层交换机上创建4个IP地址池（对应VLAN2～5），建议采用统一的命名格式
VLAN_VID_Pool，例如VLAN2_Pool，便于日后维护管理。配置步骤
DHCP配置涉及到多个网络设备的协同工作，以下是具体的实施步骤：
步骤 1: 静态IP地址配置
为VLAN11、12涉及到的四个接口手动配置静态IP地址，确保三层设备间的通信；
步骤 2: 动态路由配置
在LSW11、12、21三层交换机上配置RIP动态路由协议，实现不同VLAN间的路由；
步骤 3: 集中式DHCP服务
在核心层交换机LSW21上添加DHCP IP地址池，为各VLAN提供集中式DHCP服务；
步骤 4: DHCP中继配置
在汇聚层交换机LSW11、12上配置DHCP中继功能，将终端的DHCP请求转发到核心层DHCP服务器；
步骤 5: 终端获取网络配置
将所有终端PC的IP获取方式由"静态"修改为"DHCP"，使其能够自动获取网络配置。
注意事项
确保在配置 DHCP 前，VLAN 间的三层路由（RIP）已经正确配置，否则跨 VLAN 的 DHCP 请求将无法正常工作。
