4.2 部署无线业务

seaHi avatar  收录于  类别 网络组建与维护 和 系列 构建中型企业办公网
     约 2188 字   预计阅读 10 分钟
系列 - 构建中型企业办公网
摘要
本实验将指导你如何在中型企业网络中部署无线网络业务。我们将使用华为的无线控制器（AC）和无线接入点（AP）设备，配置一个名为"Student-WiFi"的无线网络，适用于教室环境。通过本实验，你将学习无线网络的基本组成部分以及配置过程。

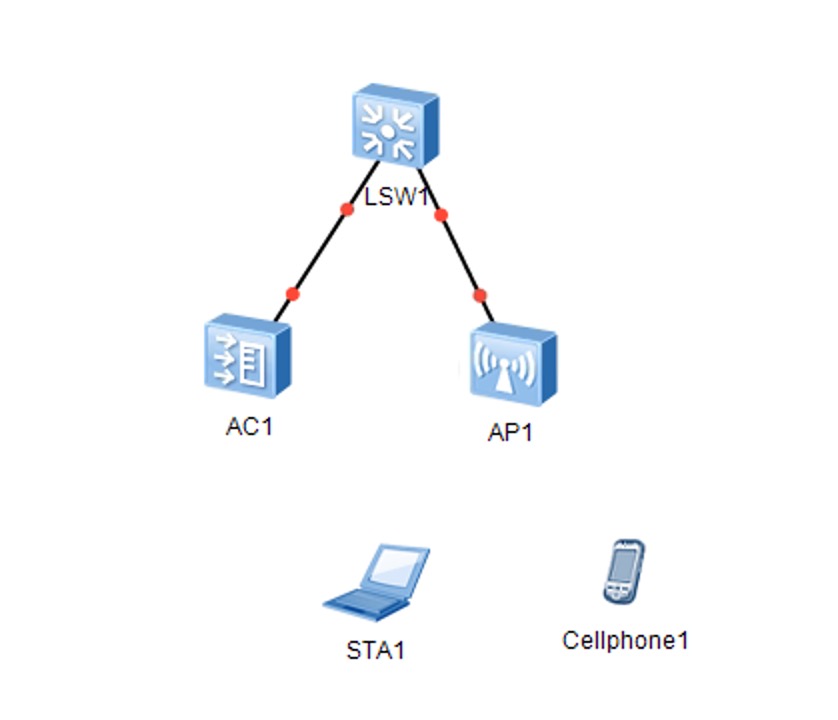

拓扑图

在本次实验中，我们将使用以下设备：

  • LSW1: 华为 5700 系列交换机 - 作为网络的核心交换设备
  • AC1: 华为 AC6605 无线控制器 - 负责集中管理所有无线接入点
  • AP1: 华为 AP6050 无线接入点 - 提供无线信号覆盖
信息

无线网络基础知识

在企业级无线网络部署中，通常采用AC（Access Controller，无线控制器）+ AP（Access Point，无线接入点）的架构：

  • AC：负责集中管理所有AP，处理认证、漫游、负载均衡等功能
  • AP：负责提供无线信号覆盖，连接无线客户端

这种架构相比于独立AP方案，具有更好的可管理性、可扩展性和稳定性。

首先，我们需要配置DHCP服务，为无线接入点分配IP地址。这样AP上线后可以自动获取IP地址，无需手动配置。

text

# 以下命令在 AC 的系统视图下执行
dhcp enable                                   # 启用DHCP服务
ip pool ap-pool                               # 创建名为ap-pool的地址池
gateway-list 192.168.1.1                      # 设置默认网关
network 192.168.1.0 mask 255.255.255.0        # 设置地址池网段
dns-list 1.1.1.1                             # 设置DNS服务器
lease day 1                                   # 设置租约时间为1天
quit

接下来，我们需要为AC配置IP地址，使其能够与AP通信。

text

interface Vlanif 1                           # 进入VLAN 1接口配置
ip address 192.168.1.1 255.255.255.0          # 配置接口IP地址
dhcp select global                            # 指定使用全局DHCP服务器
quit
技巧
在企业无线网络中，AC和AP之间的通信通常通过CAPWAP协议（Control And Provisioning of Wireless Access Points）进行。AC需要有一个固定的管理IP地址，以便AP能够发现并连接到它。 另外AC和三层交换机类似，它们都是通过vlanif这种虚拟接口实现三层功能。

安全配置是无线网络的重要组成部分，它定义了无线网络的加密方式和密码。

注意
一定要把星号换成你想使用的无线密码！

text

wlan                                          # 进入无线配置模式
security-profile name Security-Profile-Student # 创建名为Security-Profile-Student的安全配置文件
security wpa2 psk pass-phrase ****** aes       # 配置WPA2-PSK认证，使用AES加密
quit
信息
WPA2-PSK是目前广泛使用的无线安全标准，它使用预共享密钥（PSK）进行认证，并使用AES算法进行数据加密，提供较高的安全性。

SSID（Service Set Identifier）是无线网络的名称，用户通过这个名称识别并连接到无线网络。

text

ssid-profile name SSID-Profile-Student        # 创建名为SSID-Profile-Student的SSID配置文件
ssid Student-WiFi                             # 设置SSID名称为Student-WiFi
quit

VAP（Virtual Access Point）配置模板将SSID和安全配置关联起来，并指定使用的VLAN。

text

vap-profile name VAP-Profile-Student          # 创建名为VAP-Profile-Student的VAP配置文件
ssid-profile SSID-Profile-Student             # 关联SSID配置文件
security-profile Security-Profile-Student     # 关联安全配置文件
service-vlan vlan-id 1                        # 指定使用VLAN 1
quit
信息
VAP（虚拟接入点）允许一个物理AP设备提供多个无线网络，每个网络可以有不同的SSID、安全策略和VLAN，适合不同的用户群体使用。

AP组用于批量管理AP设备，同一组内的AP将应用相同的配置。

text

ap-group name AP-Group-Classroom                # 创建名为AP-Group-Classroom的AP组
vap-profile VAP-Profile-Student wlan 1 radio 0 # 将VAP配置应用到2.4GHz射频
vap-profile VAP-Profile-Student wlan 1 radio 1 # 将VAP配置应用到5GHz射频
quit
信息

在华为设备中：

  • radio 0 通常表示2.4GHz频段的射频
  • radio 1 通常表示5GHz频段的射频

两个频段各有优势：2.4GHz覆盖范围更广，5GHz传输速率更高且干扰更少。

AP需要通过某种方式被AC识别和管理，这里我们使用SN码（序列号）认证方式。

text

ap auth-mode sn                               # 设置AP认证模式为SN码认证
ap-id 1 type-id 56 ap-sn <AP设备的SN码>        # 添加AP，指定ID、类型和SN码
# 上面这条命令执行后会自动进入到AP的配置视图
ap-name ClassRoom303                          # 设置AP名称为ClassRoom303
ap-group AP-Group-Classroom                     # 将AP加入到AP-Group-Classroom组
技巧

如何获取AP的信息：

  • 在AP上通过 display system-info 命令查看SN码（序列号）
  • 通过 display ap-type all 命令查看AP的类型码

这些信息对于正确添加AP到AC是必需的。

最后，需要配置AC和AP之间通信使用的CAPWAP协议的源接口。

text

capwap source interface vlanif 1              # 设置CAPWAP协议使用VLAN 1接口
信息
CAPWAP（Control And Provisioning of Wireless Access Points）是一种标准协议，用于AC与AP之间的通信。通过配置源接口，可以确保AC和AP之间的通信流量走指定的网络路径。

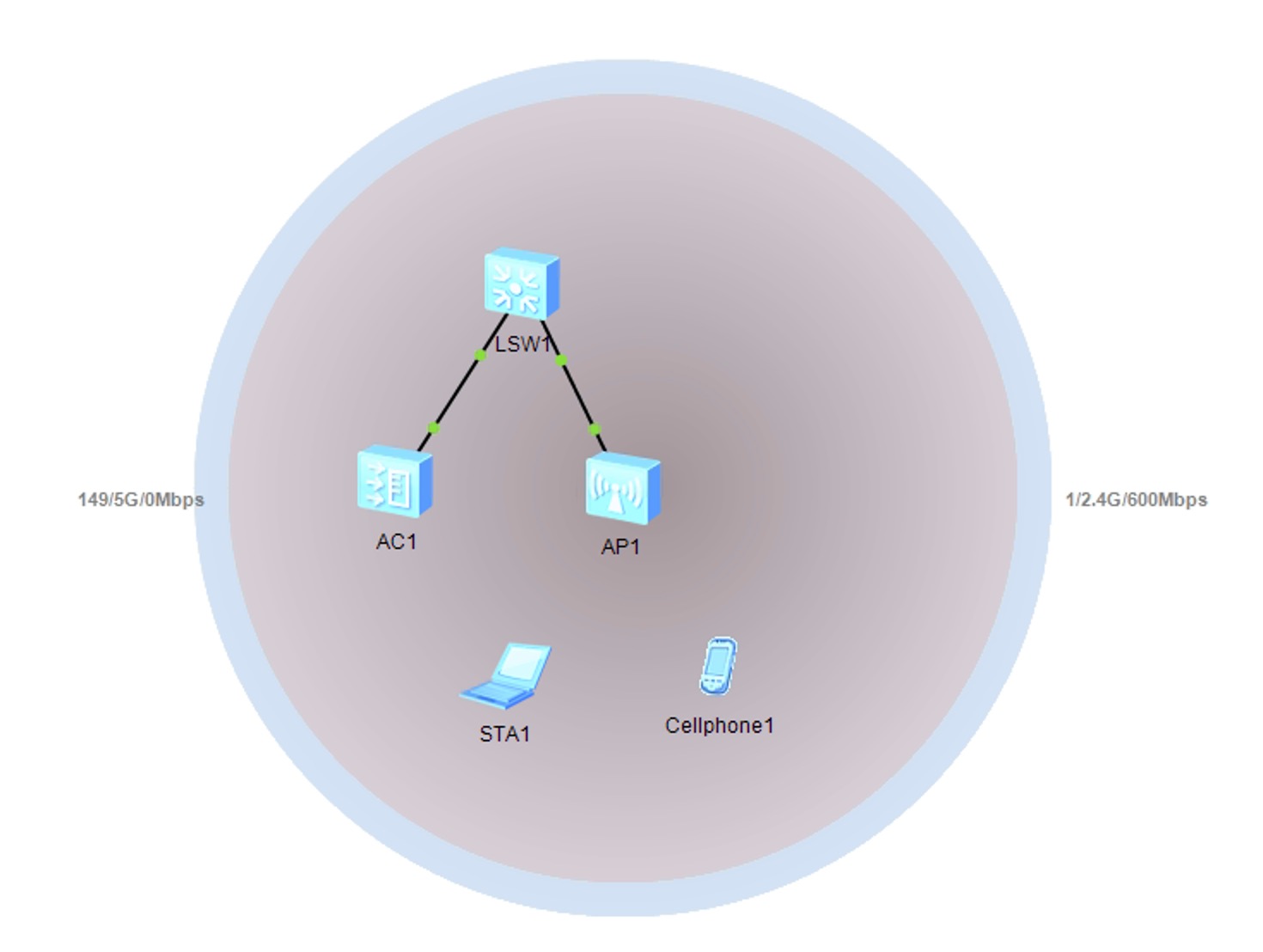

配置完成后，如果无线网络工作正常，可以在拓扑图中看到无线的信号范围，如下图所示：

KUuknT

成功

配置成功标志

当你看到上图中的无线信号范围时，说明无线网络已经成功部署。此时，用户可以通过搜索"Student-WiFi"SSID并输入正确的密码来连接到这个无线网络。

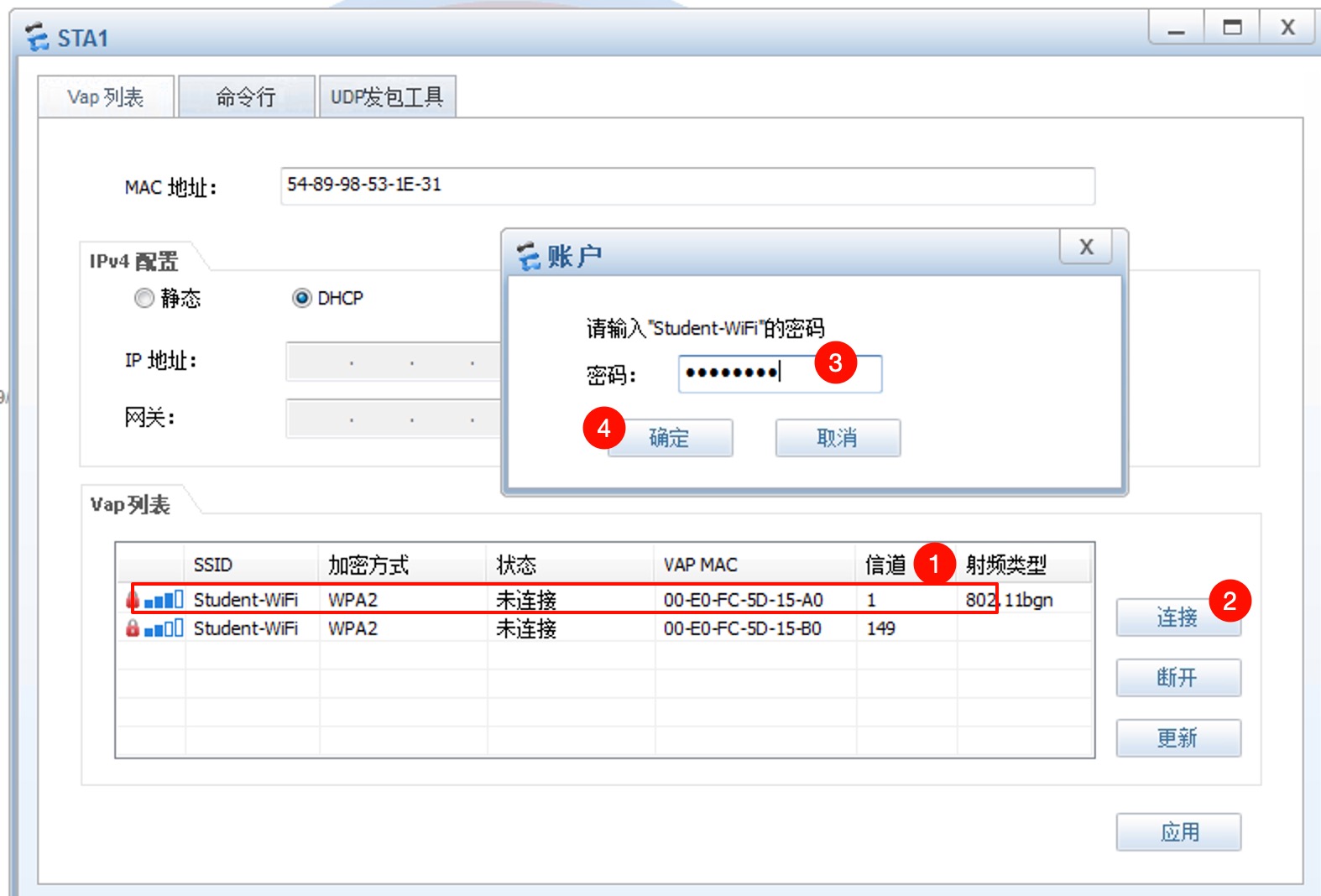

双击打开STA或者Cellphone设备，会看到两个无线网络，选择其中一个进行连接：

yWOets

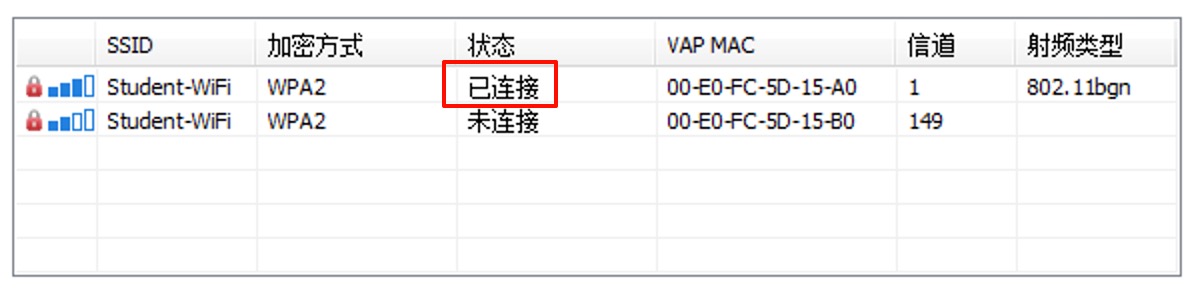

连接成功后，状态变成“已连接”，如下图所示：

Sr2dgS

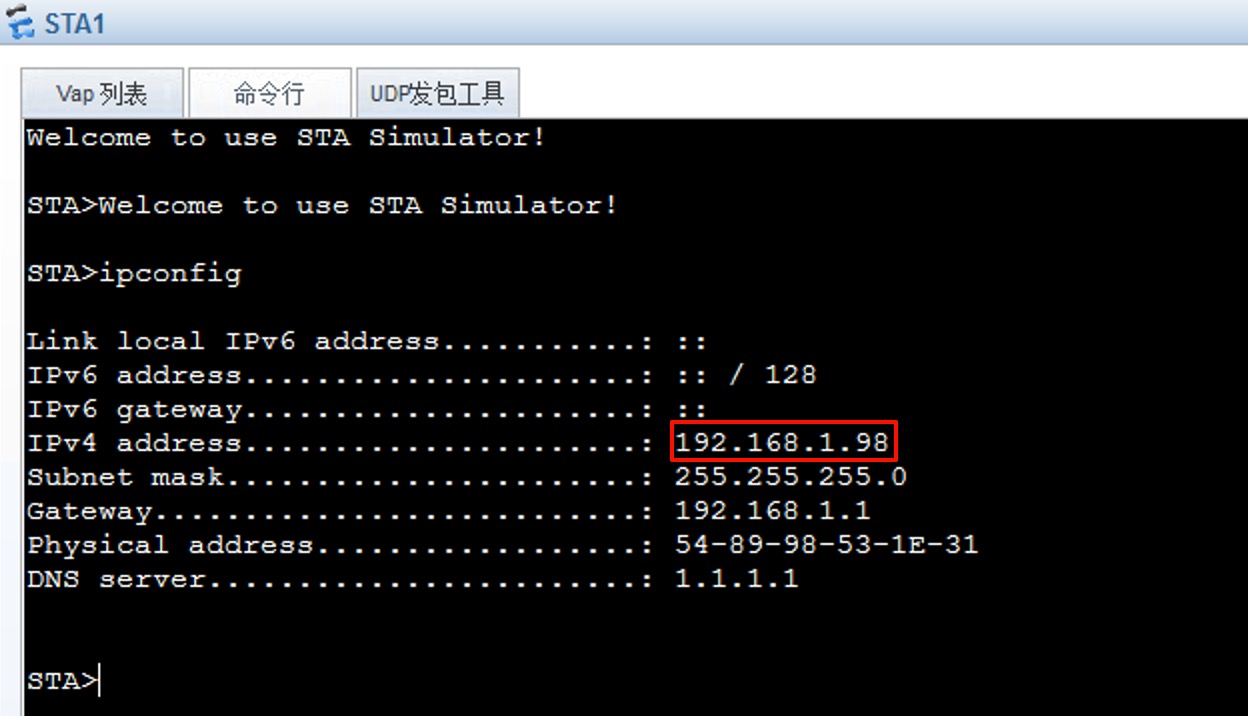

并且可以通过 ipconfig命令查看到 IP 地址：

y1hLEs

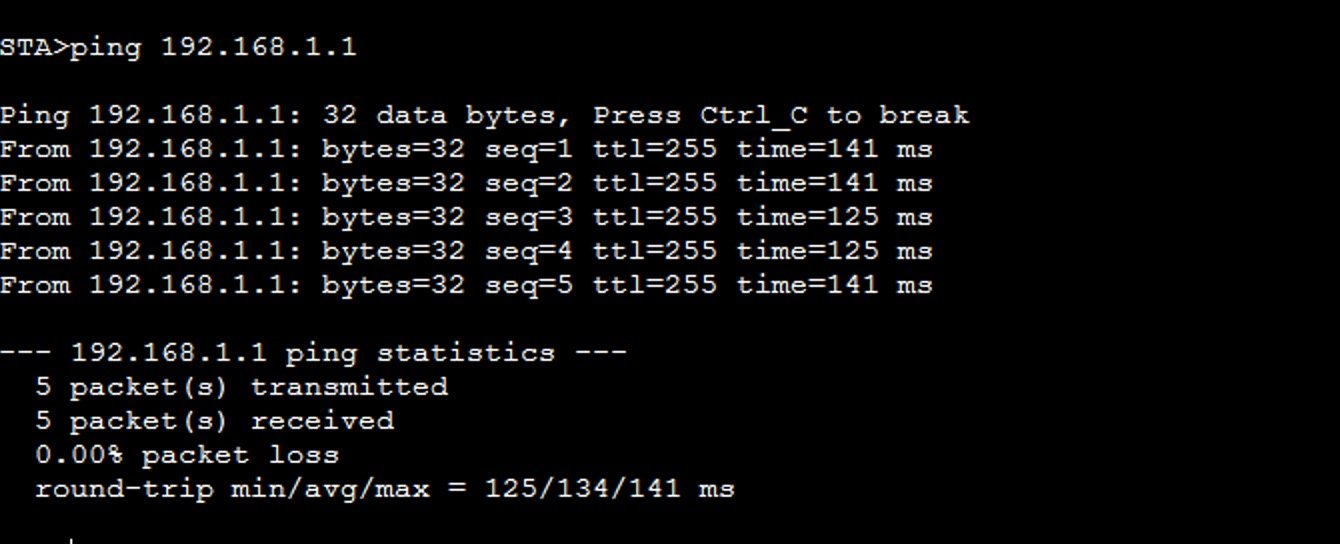

ping 网关，结果如下：

gqZrhv

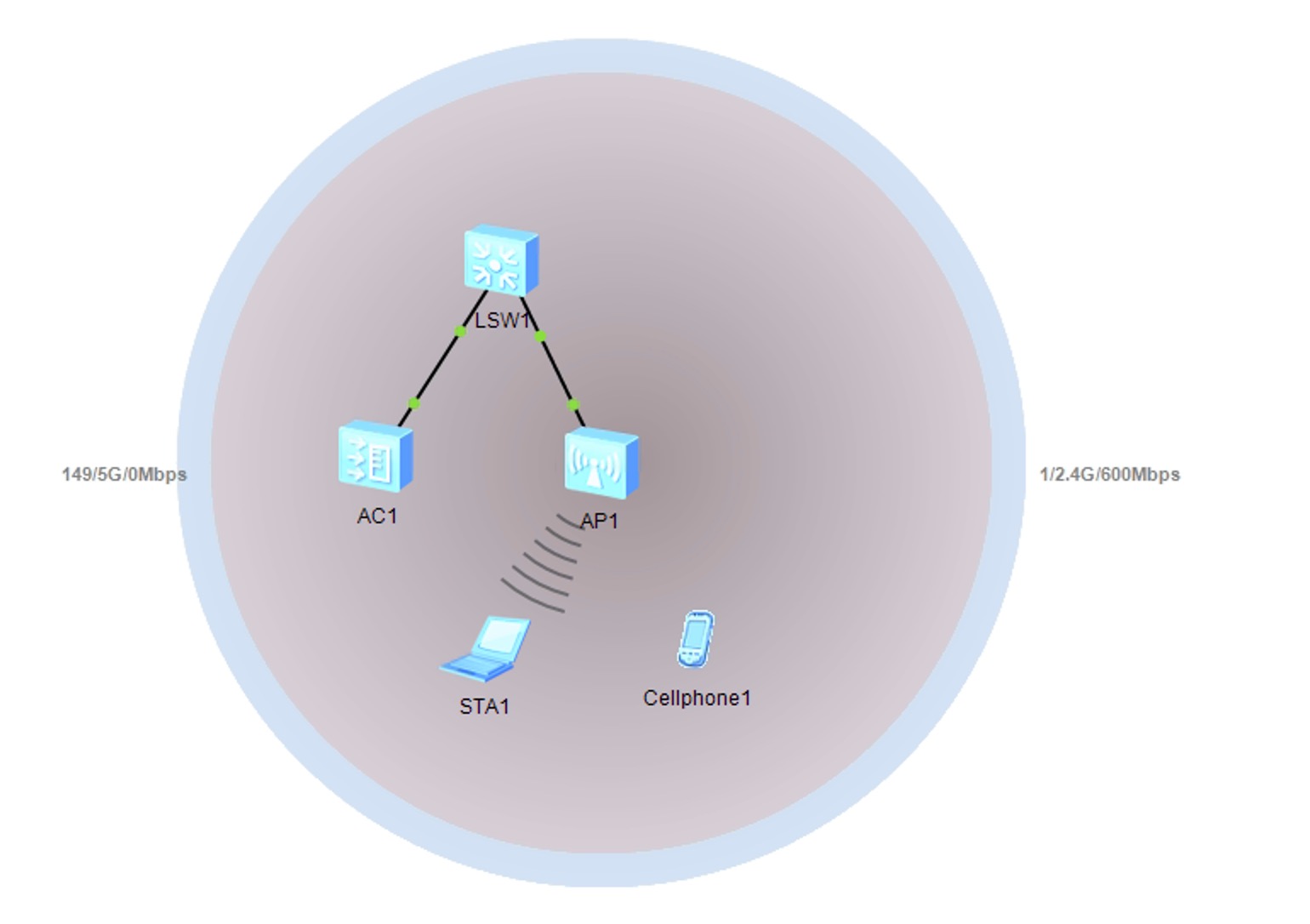

拓扑图中也可以看到状态：

u0J8n9

故障排查

如果AP没有正常上线或无线网络不工作，可以尝试以下步骤：

  1. 检查AP是否已被AC识别（使用display ap all命令）
更新于 2025-05-27
