4.2 动态主机配置协议

seaHi avatar  收录于  类别 网络组建与维护 和 系列 构建中型企业办公网
     约 1615 字   预计阅读 8 分钟
系列 - 构建中型企业办公网
摘要
DHCP（Dynamic Host Configuration Protocol，动态主机配置协议）是一种网络管理协议，用于自动分配IP地址和其他网络配置参数给网络设备。DHCP极大简化了网络管理员的工作，使终端用户无需手动配置网络参数即可接入网络。
任务简介
本任务将带你学习如何在没有DHCP中继的情况下，为局域网中的主机自动分配IP地址。你将了解DHCP地址池的配置方法，并掌握基本的网络设备配置流程。
  • 网段：192.168.1.0/24
  • 网关：192.168.1.254
  • DNS：192.168.1.254

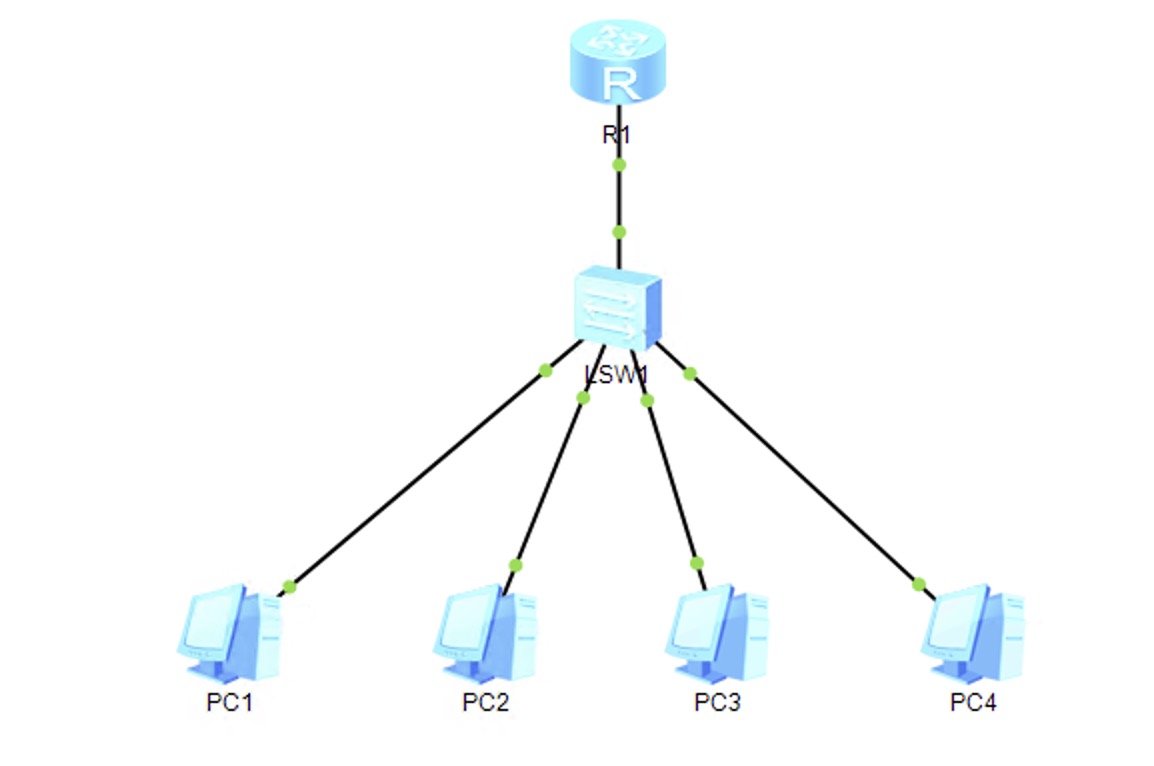

按照下图创建网络拓扑：

ecgmkW

为什么手动配置
网关是通信的关键节点，是局域网内部所有数据包走向外部数据包的第一跳，其IP不适合经常变动。

shell

int eth0/0/0
ip add 192.168.1.254 255.255.255.0
quit

shell

# 启用DHCP服务
dhcp enable

NAkhrt

shell

# 创建DHCP地址池，命名为LAN_Pool
ip pool LAN_Pool
# 定义地址池的IP范围
network 192.168.1.0 mask 255.255.255.0
# 设置网关地址
gateway-list 192.168.1.254
# 设置DNS地址
dns-list 192.168.1.254
# 设置租期为1天
lease day 1
# 排除以下IP，不分配给主机
excluded-ip-address 192.168.1.1

shell

int eth0/0/0
dhcp select global
quit

B4kKhW

在PC上执行 ipconfig 命令：

MxsgJz

任务简介
本任务将带你学习如何在有DHCP中继的情况下，为不同VLAN的主机自动分配IP地址。你将了解VLAN划分、三层交换机与路由器的协作方式，以及DHCP中继的配置方法。
部门 编号 VLAN ID 地址 网关
访客厅 10 10 192.168.10.0/24 192.168.10.1/24
账务处 20 20 192.168.20.0/24 192.168.20.1/24
核心设备互连 100 100 192.168.100.0/24 无

  • 路由器与三层交换机互联接口（核心设备互连互通）：

    • 路由器：192.168.100.1/24
    • 三层交换机：192.168.100.2/24

  • VLAN与网关规划：

    • VLAN 10（访客厅，PC1）：
      • 网关：192.168.10.1/24
      • DHCP地址池：192.168.10.100 - 192.168.10.200
    • VLAN 20（账务部，PC2）：
      • 网关：192.168.20.1/24
      • DHCP地址池：192.168.20.100 - 192.168.20.200
    • VLAN 100：（核心设备互连互通）路由器与三层交换机互联

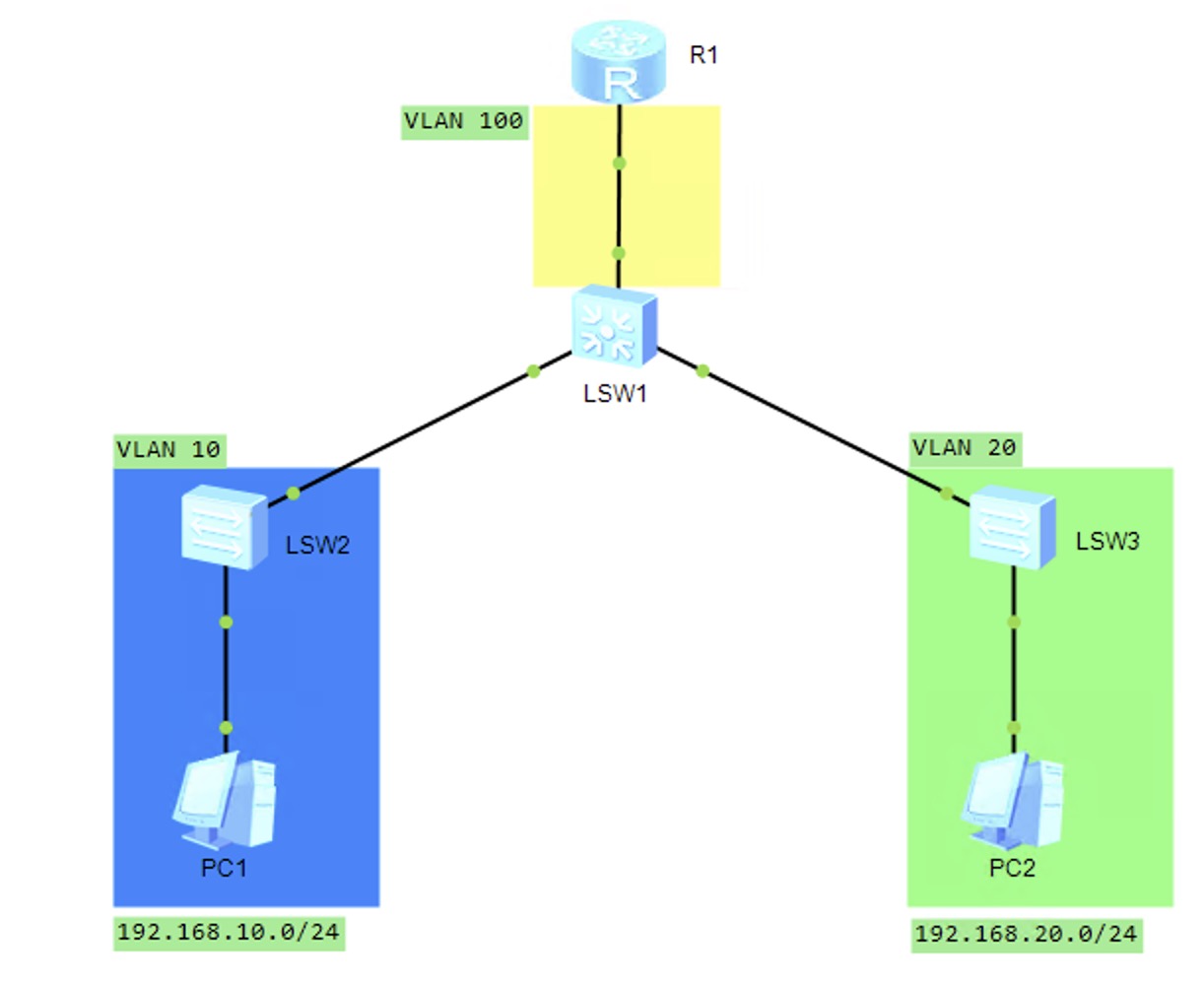

按照下图创建网络拓扑：

ccM2qv

shell

# 配置连接三层交换机的接口
interface eth 0/0/0
ip address 192.168.100.1 255.255.255.0
# 在该接口上启用DHCP
dhcp select global
quit

创建 VLAN 并配置物理端口：

shell

# 创建VLAN
vlan batch 10 20 100

# 与路由器相连的接口
interface g0/0/3
port link-type access
port default vlan 100
quit

# 配置连接左边交换机的接口
interface g 0/0/2
port link-type trunk
port trunk allow-pass vlan 10
quit

# 配置连接右边交换机的接口
interface g 0/0/1
port link-type trunk
port trunk allow-pass vlan 20
quit

配置 VLANIF 虚拟接口并分配 IP 地址：

shell

# 配置VLAN 10接口
interface vlanif 10
ip address 192.168.10.1 255.255.255.0
quit

# 配置VLAN 20接口
interface vlanif 20
ip address 192.168.20.1 255.255.255.0
quit

# 配置VLAN 100接口
interface vlanif 100
ip address 192.168.100.2 255.255.255.0
quit
交换机的物理接口和VLANIF
交换机的物理端口工作在 OSI 模型的第二层：数据链路层； VLANIF 工作在第三层：网络层。 IP 协议也工作在第三层，所以如果想使用交换机实现跨 VLAN 通信，需要借助 VLANIF 接口分配 IP 地址。

以下命令以左边的二层交换机为例，右边同理。

shell

# 创建VLAN 10
vlan 10
quit

# 配置连接三层交换机的接口
interface eth 0/0/2
port link-type trunk
port trunk allow-pass vlan 10
quit

# 配置连接PC1的接口
interface eth 0/0/1
port link-type access
port default vlan 10
quit

shell

# 启用DHCP服务
dhcp enable

# 创建VLAN 10的DHCP地址池
ip pool VLAN10_Pool
network 192.168.10.0 mask 255.255.255.0
gateway-list 192.168.10.1
dns-list 192.168.10.1
quit

# 创建VLAN 20的DHCP地址池
ip pool VLAN20_Pool
network 192.168.20.0 mask 255.255.255.0
gateway-list 192.168.20.1
dns-list 192.168.20.1
quit

可以通过 display ip pool 查看配置好的 IP 池：

dRys87

  1. 打开 PC 的 DHCP 功能，无法获取 IP 地址
  2. 对下图两个接口进行抓包

JUl37I

结果如下：

BUxdLo

shell

# 启用DHCP中继功能
dhcp enable

# 配置VLAN 10中继
interface Vlanif 10
dhcp select relay  # 开启中继功能
dhcp relay server-ip 192.168.100.1 # 指定上游 DHCP 地址
quit

# 配置VLAN 20中继
interface Vlanif 20
dhcp select relay
dhcp relay server-ip 192.168.100.1
quit

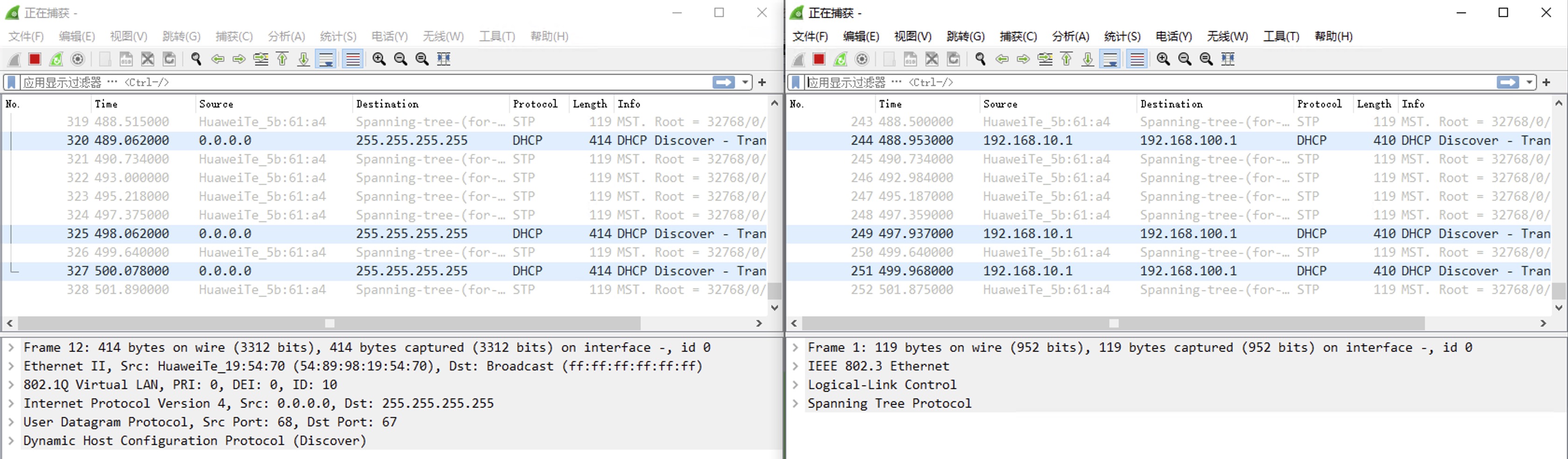

再次打开抓包窗口，可以发现两个接口都有 DHCP 数据包：

e3JQma

确保所有PC的IP获取方式设置为DHCP。

问题
任务二可以正常获取到 IP 地址吗，为什么？
