3.7 链路聚合

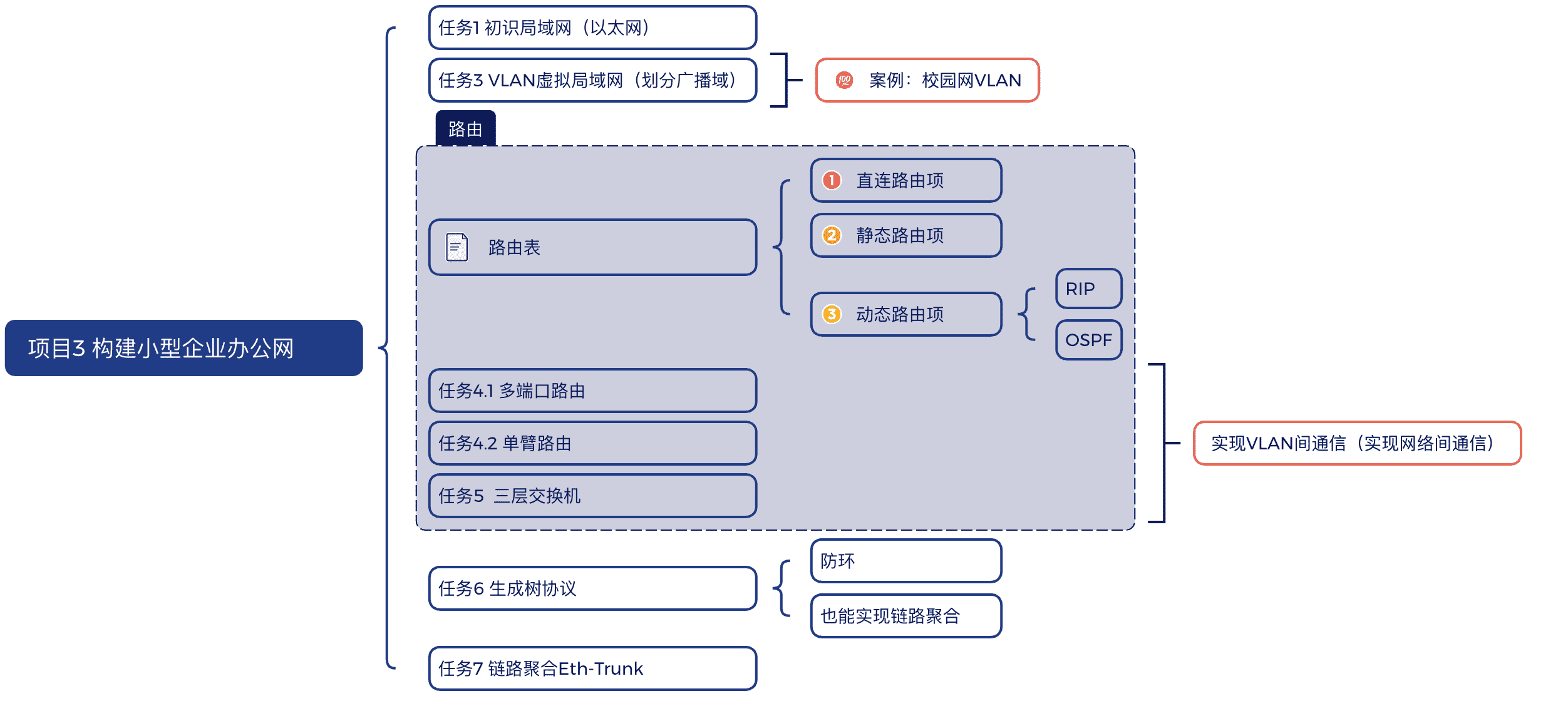

系列 - 构建小型企业办公网
目录
摘要
通过本实验，你将了解单链路的缺点、STP协议的作用以及链路聚合的优势，掌握链路聚合的配置方法。
任务一：观察单链路缺点
在这个任务中，我们将观察单链路连接的网络在链路故障时的表现。
1. 拓扑图
按下图建立拓扑，注意接口选择。
接口说明
交换机接口配置：
- LSW1 与 LSW2 使用 GE0/0/1 接口相连
配置 PC 的 IP 地址：
| PC | IP/Mask |
|---|---|
| PC1 | 192.168.1.10/24 |
| PC2 | 192.168.1.20/24 |
2. PC持续通信
打开 PC1，执行以下命令，使其与 PC2 持续通信：
ping 192.168.1.20 -t
命令说明
-t 参数的作用是使 ping 命令持续执行，直到手动中断
3. 模拟故障
进入交换机 LSW1，将接口 GE0/0/1 关闭，模拟链路故障：
system-view
interface g0/0/1
shutdown
单链路的缺点
当单链路出现故障时，网络通信会完全中断，直到链路恢复。这在生产环境中是不可接受的。
可以观察到 PC1 与 PC2 的通信中断：
4. 恢复链路
在交换机 LSW1 上重新开启 GE0/0/1 接口：
interface g0/0/1
undo shutdown任务二：观察STP效果
在这个任务中，我们将添加冗余链路并观察STP协议的工作原理。
1. 修改拓扑图
将 LSW1 的 G0/0/2 连接到 LSW2 的 G0/0/2，形成冗余链路：
STP协议介绍
生成树协议(Spanning Tree Protocol, STP)能够在网络中创建无环路的逻辑拓扑，防止广播风暴。当存在冗余链路时，STP会自动阻塞部分端口，形成一个无环路的树形结构。
2. 查看STP状态
在 LSW1 和 LSW2 上分别执行以下命令查看STP状态：
display stp brief找到状态为 DISCARDING（阻塞）的 G 口，例如下图中 LSW2 的 G0/0/2：
STP端口状态
- FORWARDING：转发状态，正常转发数据
- DISCARDING：阻塞状态，不转发数据
3. PC持续通信
打开 PC1，执行以下命令，使其与 PC2 持续通信：
ping 192.168.1.20 -t
4. 模拟故障
重要提示
请注意：你需要关闭的是非阻塞的端口！
如果你观察到阻塞端口在 LSW1 上，则在 LSW1 上执行以下内容；如果你观察到阻塞端口在 LSW2 上，则在 LSW2 上执行以下内容。
将非阻塞的端口关闭！
观察到 PC 间通信中断：
STP收敛
当主链路故障时，STP需要一定时间进行收敛，将备用链路从阻塞状态转为转发状态。这个过程通常需要几秒，在此期间网络通信会中断。
任务三：观察链路聚合效果
在这个任务中，我们将配置链路聚合，并观察其在链路故障时的表现。
准备工作
先把之前 shutdown 的端口恢复！
1. 配置链路聚合
在两个交换机上执行以下命令配置链路聚合：
system-view
interface eth-trunk 0
quit
interface g0/0/1
eth-trunk 0
quit
interface g0/0/2
eth-trunk 0
quit
链路聚合介绍
链路聚合(Link Aggregation)技术将多条物理链路捆绑为一条逻辑链路，不仅可以提高带宽，还能实现链路冗余和负载均衡。
查看配置结果：
display eth-trunk
2. PC持续通信
打开 PC1，执行以下命令，使其与 PC2 持续通信：
ping 192.168.1.20 -t
3. 模拟故障
将 LSW1 的 G0/0/1 接口关闭，模拟链路故障：
interface g0/0/1
shutdownPC 间通信短暂中断后恢复：
链路聚合的优势
当配置了链路聚合后，即使其中一条物理链路故障，通信只会短暂中断，然后自动恢复。这种快速切换能力大大提高了网络的可靠性。
总结
通过本实验，我们观察了三种不同网络配置的表现：
- 单链路：链路故障时通信完全中断，直到链路恢复
- STP冗余：链路故障时通信中断，需要等待STP收敛后恢复
- 链路聚合：链路故障时通信只会短暂中断，然后自动恢复
链路聚合技术结合了带宽提升和快速故障恢复的优势，是构建高可用网络的重要技术手段。在企业网络中，关键设备之间通常会配置链路聚合，以提高网络的可靠性和性能。
警告
由于实验环境，我们暂时无法观察到宽带提升的效果。
