14-动态主机配置（DHCP）

实验过程

任务一：无中继 DHCP 配置

1、建立拓扑图

2、配置 DHCP 服务器的 IP

• IP地址：192.1.1.1
• 子网掩码：255.255.255.0
• 默认网关：192.1.1.254

3、配置 DHCP 服务

4、配置3台PC

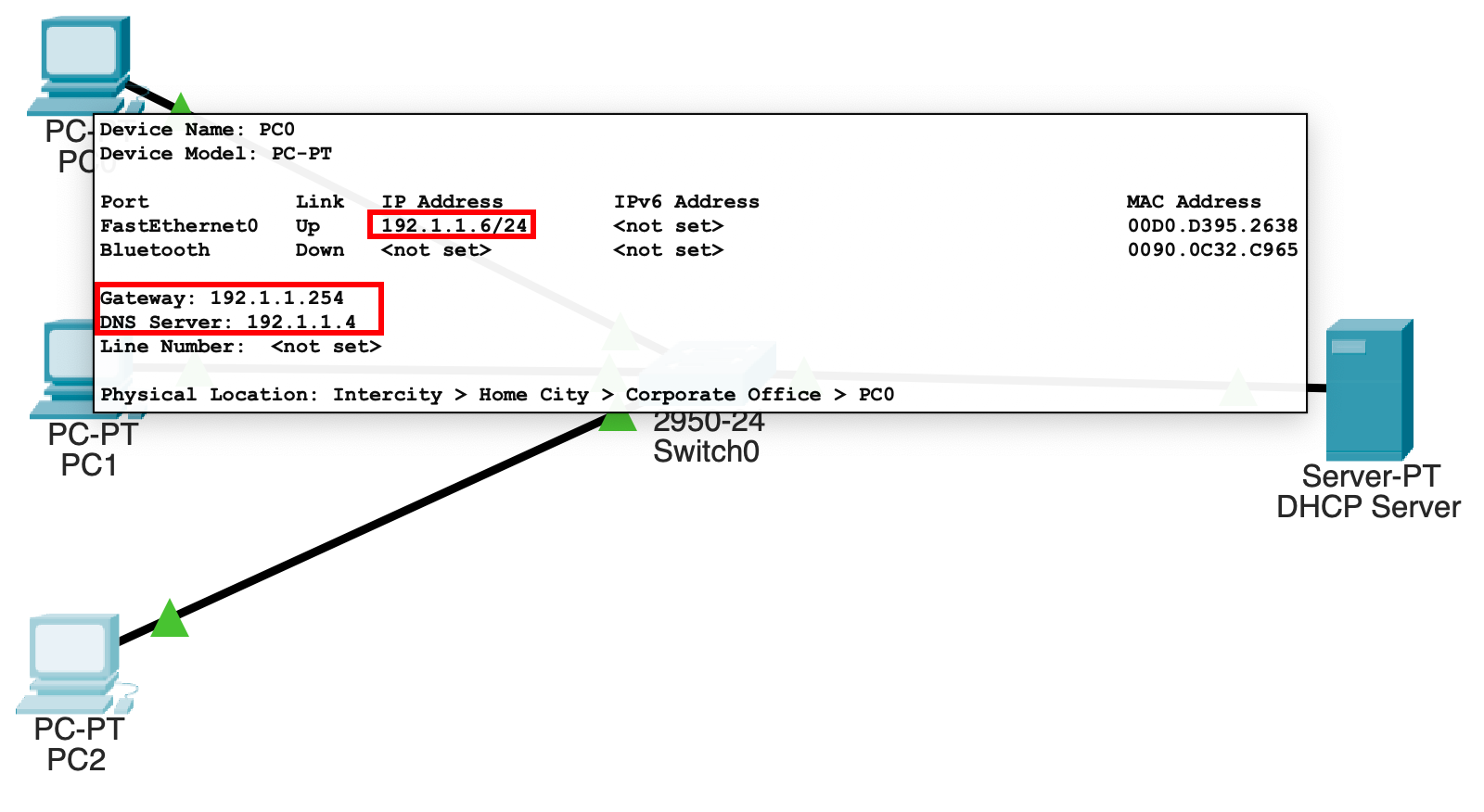

如下图所示，PC可以通过 DHCP 协议获得 IP 配置信息

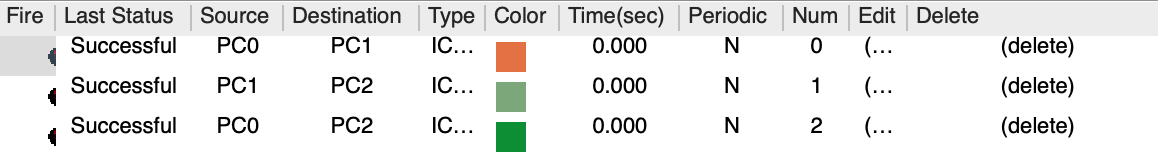

5、验证PC间的连通性

任务二：有中继 DHCP 配置

1、建立拓扑

2、配置路由器的两个接口

左接口：

• IP地址：192.1.1.254
• 子网掩码：255.255.255.0

右接口：

• IP地址：192.1.2.254
• 子网掩码：255.255.255.0

3、配置 DHCP Server

先配置它的 IP

IP地址：192.1.2.1 子网掩码：255.255.255.0 默认网关：192.1.2.254

接下来，配置两个作用域

作用域一：

• 名称：serverPool
• 默认网关：192.1.1.254
• 子网掩码：255.255.255.0
• DNS：192.1.1.4
• 起始地址：192.1.1.6

作用域二：

• 名称：v2
• 默认网关：192.1.2.254
• 子网掩码：255.255.255.0
• DNS：192.1.1.4
• 起始地址：192.1.2.6

3、配置中继

在路由器的命令行界面中，进行全局模式

# 配置左接口
int f0/0
ip helper 192.1.2.1

4、将所有PC的IP配置为 DHCP

5、验证

• 各 PC 是否获得正确的 IP 地址
• 不同PC的互通性
