1.4 单交换机VLAN划分（思科）

实验背景

VLAN(Virtual Local Area Network)是一种将局域网设备从逻辑上划分成多个广播域的技术。通过VLAN，网络管理员可以将网络划分为多个逻辑子网，即使这些设备物理上连接在同一个交换机上，也能实现网络隔离，提高网络安全性和性能。

实验内容

网络拓扑图

本实验将完成以下任务：

1. 学习思科交换机VLAN的创建过程
2. 掌握思科交换机VLAN端口分配方法
3. 验证"广播域等于VLAN"的网络原理
4. 验证属于相同VLAN的端口之间可以正常通信
5. 验证属于不同VLAN的端口之间无法直接通信

关键命令说明

1.创建单个VLAN

vlan <编号>

此命令用于创建一个指定编号的VLAN，编号范围通常为1-4094。例如：vlan 10将创建VLAN 10。

2.配置接入端口

接入端口是连接终端设备的端口类型，一个接入端口只能属于一个VLAN。

2.1 选择端口进入端口视图

interface <接口名>

例如：interface Ethernet0/0/1进入第一个以太网接口的配置模式。

2.2 把端口配置为接入端口

switchport mode access

此命令将端口类型设置为接入类型，适用于连接终端设备如PC、服务器等。

3.3 把端口分配给VLAN

switchport access <VLAN编号>

此命令将接入端口分配给指定的VLAN。例如：port default vlan 10将当前端口分配到VLAN 10。

实验过程

1.启动PT，建立拓扑图

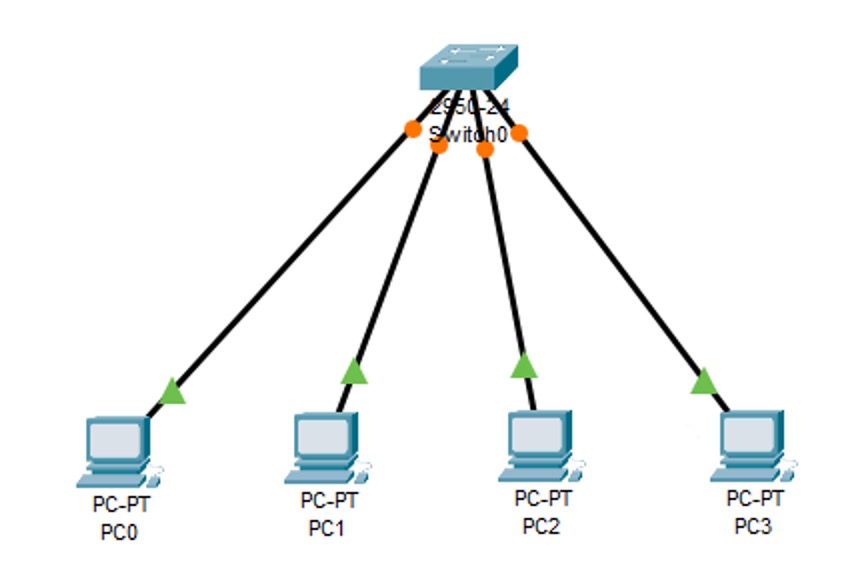

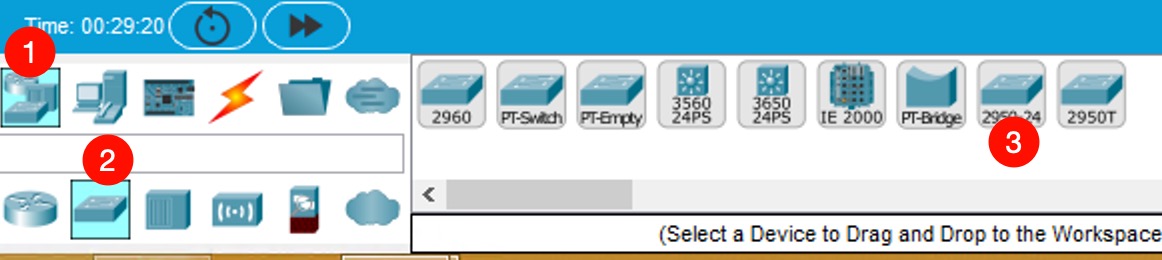

首先启动思科 Packet Tracer 网络模拟器，按照下图所示创建网络拓扑：

其中交换机型号为 2950-24，等待所有连线上的小黄点变成小绿点。

2.配置设备信息

配置 PC 的 IP 地址，操作过程如图所示：

按照下表为各PC配置IP地址和子网掩码：

4.验证初始连通性

使用PC0分别ping其他三个终端，观察是否能通。在这个阶段，所有PC应该都能相互通信，因为它们都在同一个VLAN中。

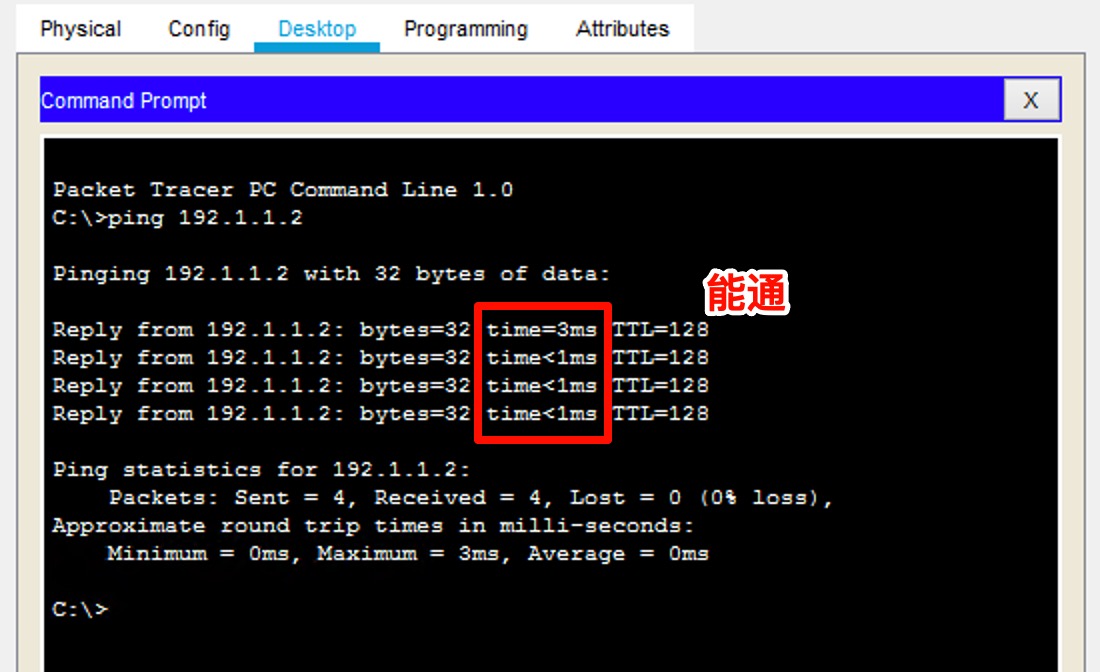

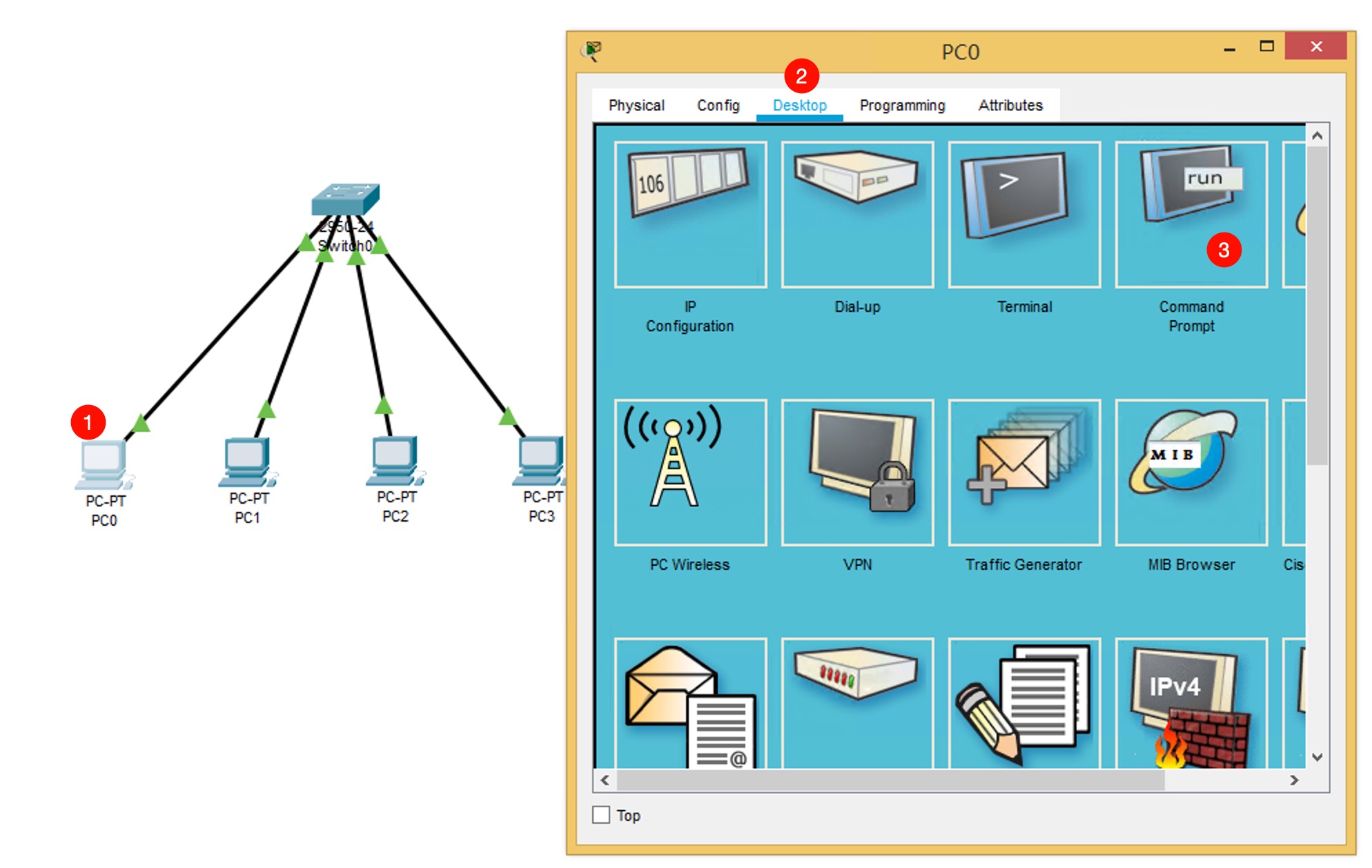

操作提示：在PC终端窗口中输入命令如ping 192.1.1.2来测试与PC2的连通性，如下面两张图所示：

4.划分VLAN

现在我们将PC1和PC2划分到VLAN 2，将PC3和PC4划分到VLAN 3，实现网络隔离。

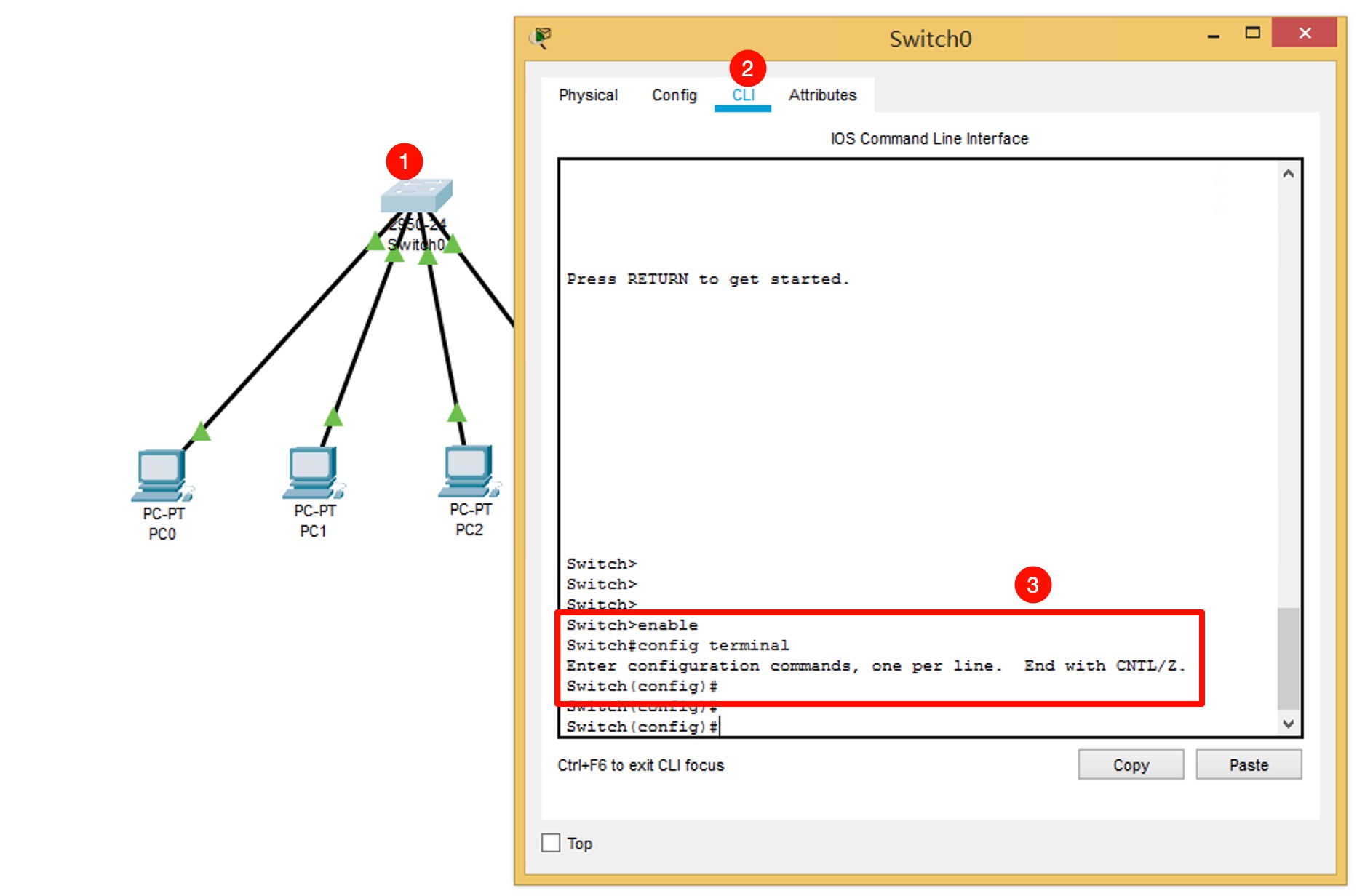

4.1 进入交换机全局配置模式（类似华为的系统视图）

enable
config terminal

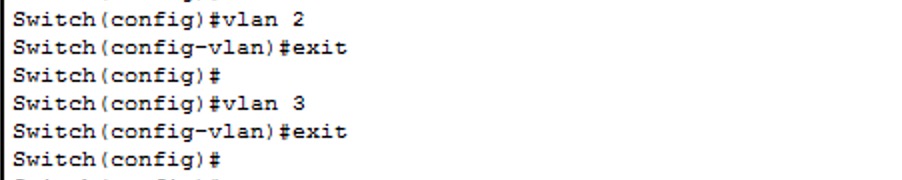

4.2 创建VLAN 2和VLAN 3

vlan 2
exit

vlan 3
exit

4.3 配置各端口的VLAN归属

配置端口1（连接PC1）

interface F0/1
switchport mode access
switchport access vlan 2
exit

配置端口2（连接PC2）

interface F0/1
switchport mode access
switchport access vlan 2
exit

配置端口3（连接PC3）

interface F0/3
switchport mode access
switchport access vlan 3
exit

配置端口4（连接PC4）

interface F0/4
switchport mode access
switchport access vlan 3
exit

5.查看VLAN配置

回到特权模式

exit

查看 VLAN 配置：

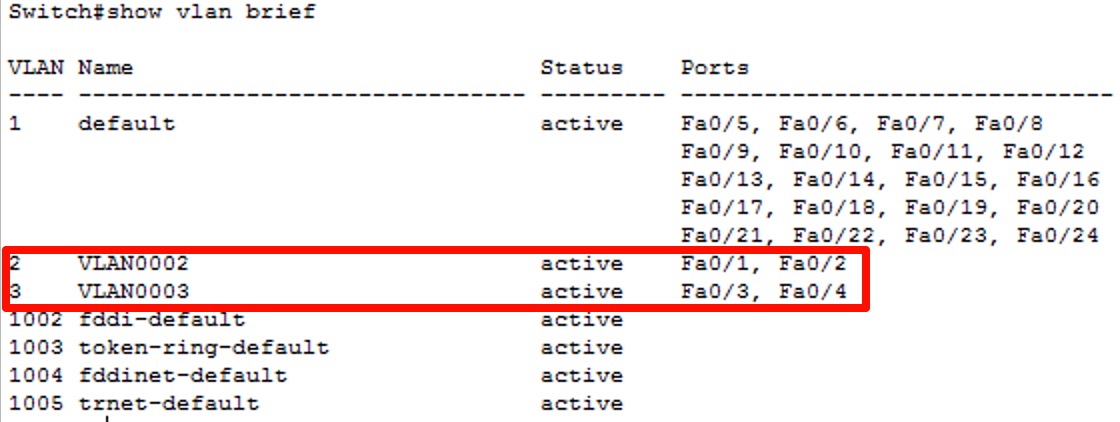

show vlan brief

此命令将显示所有已配置的VLAN及其包含的端口：

6.验证VLAN隔离效果

现在我们通过ping测试来验证VLAN的隔离效果：

• 同一VLAN内的通信测试：
  • PC0 ping PC1 —— 应该能通，因为它们都在VLAN 2中
  • PC2 ping PC3 —— 应该能通，因为它们都在VLAN 3中
• 不同VLAN间的通信测试：
  • PC0 ping PC2 —— 应该不通，因为它们分别在VLAN 2和VLAN 3中
  • PC1 ping PC3 —— 应该不通，因为它们分别在VLAN 3和VLAN 2中

实验总结

通过本实验，我们成功地在华为交换机上创建了VLAN，并将不同的端口分配到不同的VLAN中。实验验证了以下网络原理：

1. VLAN可以将一个物理网络划分为多个逻辑网络（广播域）
2. 同一VLAN内的设备可以直接通信
3. 不同VLAN之间的设备默认无法直接通信（需要通过三层设备如路由器进行路由）

这种网络隔离机制可以提高网络安全性、减少广播风暴、优化网络性能，是现代网络设计中的重要技术。

华为与思科对照

用户模式(>) ────enable───→ 特权模式(#)
                           ↓
                   configure terminal
                           ↓
                    全局配置模式(config)#
                       ↙     ↘
                interface   vlan
                    ↓         ↓
               接口配置模式  VLAN配置

用户视图 ────system-view───→ 系统视图
